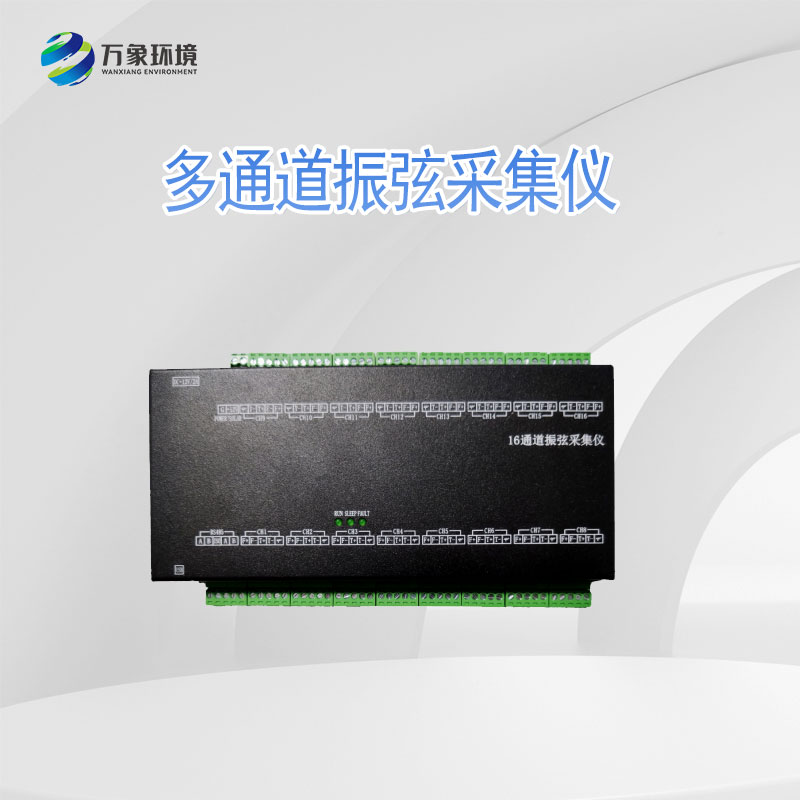

多通道振弦采集仪

一、多通道振弦采集仪产品简介

多通道振弦采集仪又称振弦采集仪，振弦信号采集仪，多通道振弦采集仪是应用到地质领域安全监测而研发的全自动监测预警设备，适用于岩⼟原位监测，集现场数据上传，监测预警功能，可进行多通道的多种传感类型采集，支持多种无线数据传输，适用于桥梁、隧道、轨道交通、水利、建筑物等

WX-CJ3多通道振弦采集仪是⼀种岩⼟原位监测仪器，适⽤振弦式传感器输出的频率信号和温度信号采集。

适⽤于⼤坝、桥梁、边坡等⼯程⾏业。

二、多通道振弦采集仪应用场景

桥梁、隧道、轨道交通、水利、建筑物

三、多通道振弦采集仪产品特点

1.设备体积⼩，重量轻，⽀持导轨，卡扣等安装⽅式，接线⽅便

2.⽀持单脉冲，多脉冲，共振法三种激励⽅式

3.低功耗设计

4.设备可诊断传感器状态

5.兼容所有单线圈振弦式传感器，内置恒流激励电路，针对内置热敏电阻测温⽅式的振弦式传感器提供采集⽅案

6.采集精度±0.05HZ，可满⾜⽤⼾对于⾼精度、⾼稳定性项⽬的⻓期观测要求

四、技术参数

测量范围：400Hz~3800Hz

频率精度：⼠0.05Hz

F l a s h：16MB

R S 4 8 5参数：9600 band,8 bit,1 stop,no parity

U S B 2.0：全速-12Mbps

温度精度：⼟0.5°C

分辨率：0.01Hz

时基精度：⼟30ppm

数据容量：约50万条数据

电源：DC12V/1A

外形尺⼨：210×88×26mm

接⼝形式：插拔式接线端⼦

重量：0.5kg
