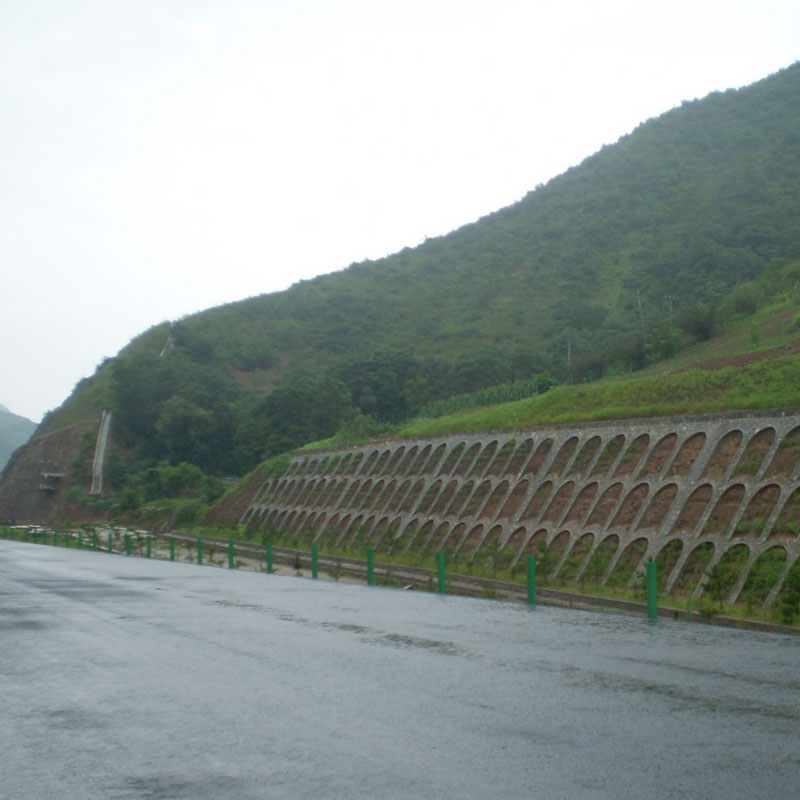

一、边坡监测设备监测背景
WX-BP1边坡监测设备又称边坡监测系统,边坡位移自动监测站,边坡监测设备可对边坡,河堤进行自动监测,边坡在线监测系统可对边坡表面位移、土体内部位移、降雨量、土壤含水量、水位变化等进行连续实时监测,帮助人们了解边坡状况,预防安全事件发生,能对突发事故进行提前预警。
长期以来,我国边坡的安全监测技术一直是公路修筑中的一个薄弱环节,进由于缺乏对安全监测技术的系统研究,没有成熟的经验供设计部门应用,因此只能用低等级公路的防护技术或借鉴其他部门的经验来实施局部防护,缺乏综合考虑,造成了巨大的经济损失和不良的社会影响,有的甚至中断交通。国家及地方对边坡的健康监测做了具体的规范,如《露天煤矿边坡管理暂行规定》第三条第一、二款规定:边坡管理工作纳入安全监察的议事工程,并负有业务保安责任。根据年度计划与设计以及边坡稳定的决定与措施,在安全检查工作中,做出安排,进行监督检查。
二、边坡监测设备系统概述
近年来,边坡安全事件频发,为及时了解边坡运营情况,对突发事故进行提前预警,对边坡安全监测已经迫在眉睫!我司边坡在线监测系统,可对边坡表面位移、土体内部位移、降雨量、土壤含水量、水位变化等进行连续实时监测,对灾害发生前的整体稳定性做出判断,快速做出灾害发生的预警预报。
三、边坡监测设备主要监测内容
1.环境监测:降雨量、土壤含水率
2.变形监测:包括表面位移、土体内部位移、地表相对位移、地裂缝
3.挡土墙监测:侧向压力、倾斜监测等
4.地下水监测:孔隙水压力监测
5.支护结构监测:锚杆轴力、锚索应力、抗滑桩倾斜、格构应力
6.视频监测:摄像机
四、监测项目一览表
监测项 | 设备名称 |
雨量监测 | 雨量计 |
地表位移监测 | GNSS |
相对位移监测 | 拉线式位移传感器 |
土体内部位移监测 | 串联式固定测斜仪 |
地下水位监测 | 孔隙水压计 |
挡土墙倾斜监测 | 盒式固定测斜仪 |
挡土墙裂缝监测 | 裂缝计 |
挡土墙侧向压力监测 | 土压力计 |
锚杆(索)轴力 | 钢筋计、锚索计 |
五、监测依据
《边坡工程勘察规范YS/T 5230-2019》
《建筑边坡工程技术规范GB50330-2013》
《岩土工程监测规范YS5229-96》
《滑坡防治工程勘查规范DZT0218-2006》
六、实现功能
1. 全生命周期监测数据展示:系统融合边坡施工监测数据内容,对边坡运营期的变形、环境等进行自动化在线监测,并进行数据存储分析,实现隧道全生命周期监测;
2. 运营期数据展示:包括常规的数据存储、报表下载、数据展示外,系统运用BIM+GIS,以及航测技术,展示边坡三维模型,并展示相关的监测内容和数值变化;
3. 分级预警:按照要求设定不同预警等级,当数据异常时,根据设置自动触发预警信息,包括平台推送、短信和邮件通知对应人;
4. 积累边坡状态数据:为边坡长期运营和养护、维修、加固提供必要的决策依据,并对边坡在突发事件发生后的安全状态评估提供依据;
5. 提供参考依据:验证边坡的设计建造理论及施工工艺,从而完善相关地质条件边坡设计施工技术规程,保障边坡的使用安全。
