一、光伏电站环境监测设备方案适用范围
光伏电站环境监测设备又称光伏气象站,光伏环境监测站,光伏电站环境监测设备是应用到光伏电站领域使用的一款气象监测设备,能对光伏发电站附近的太阳总辐射、周边环境温度、风速风向、光伏组件温度等气象进行自动监测,保障光伏电站的正常运行以及进行实时的气象数据分析
WX-FGF9光伏电站环境监测设备分布式光伏发电是指在用户所在场地或附近建设运行,以用户侧自发自用为主、多余电量上网且在配电网系统平衡调节为特征的光伏发电设施。为了保证光伏电站的正常运行以及数据分析,通常需要配备分布式光伏发电环境监测系统来监控太阳总辐射、周边环境温度、风速风向、光伏组件温度等指标。分布式光伏发电环境监测系统可以连接到监控系统上,由监控系统对环境监测系统的数据进行显示、记录及分析,也可以连接到逆变器控制系统、由控制系统对传感器数据进行分析,保证光伏电站的有效运行。
二、光伏电站环境监测设备产品描述

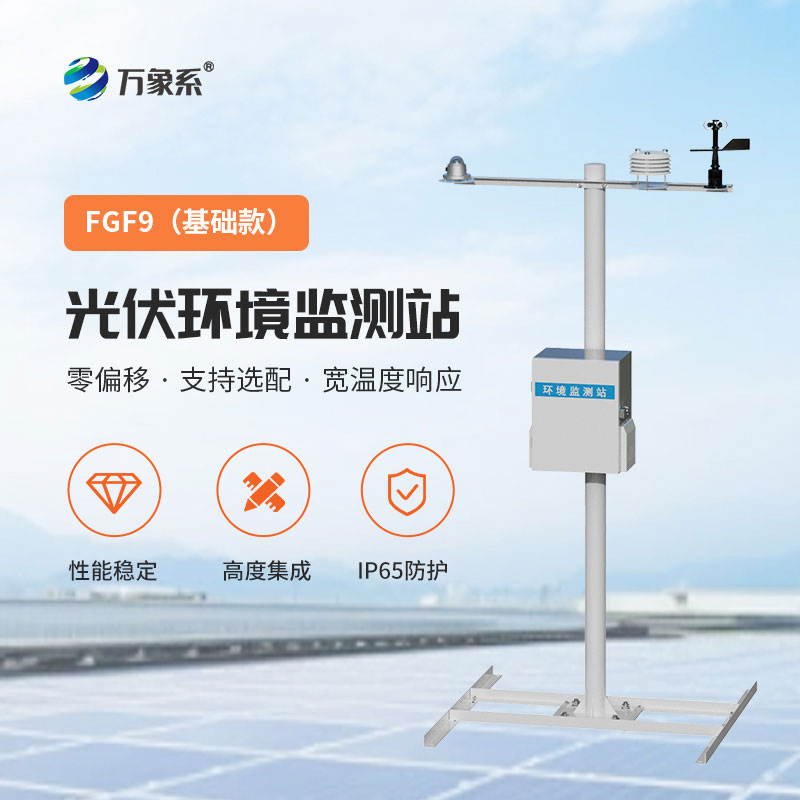

WX-FGF9该型号满足国家标准要求符合光伏电站最新上报省调各项数据要求及逻辑对应关系,并支持后续新参数的二次升级。采用了高稳定性的太阳总辐射传感器,具有完美的余弦特性、快速响应、零偏移和宽温度响应的性能,确保辐射数据准确稳定。我公司有多年来服务国内外光伏电站用户的丰富经验,传感器库存充足,完整的生产流水线,成熟的仪器设备调试技术能力,全方位的售后跟踪服务,快捷的物流运输体系。
三、光伏电站环境监测设备典型应用
1、太阳能光伏发电、太阳能资源评估
2、太阳能系统监控、大气能量平衡研究
3、卫星反演得到的太阳辐射数据校准和验证
4、热应力研究、热交换研究、气候变化研究
5、电站初期光资源预估处理,营收评估
四、产品实施规范
分布式光伏发电环境监测系统的选址需要考虑很多因素,站点应该建立在全年从日出到日落都不受遮蔽的地方。我公司依据国际观测方法、国家观测规范、电力行业标准及多年丰富的现场选址、环境监测系统安装调试经验,给光伏电站相关人员提供详细专业的规范指导文件。
五、产品技术参数
型号:WX-FBGF9
供电:DC12V
输出:RS485 MODBUS RTU协议
供电方式:太阳能供电/DC12V/AC220V/UPS
波特率:4800—115200默认波特率:9600
工作温度:-30°C〜+70°C
存储温度:-40°C~+80°C
工作湿度:0~100%RH
防护等级:IP65
通讯模式:Wifi/GPRS/RS485/无线点对点
输出航插:IP68 SP13-6
数据接收模式:无线数据云平台APP/PC/网页有线单机软件二次开发通讯接口
承载形式:固定支架1.5m/2.2m/3m
六、检测数据参数
传感器名称 | 测量范围 | 准确度 | 分辨率 |
环境温度 | - 40—123. 8°C | ±0. rc | o. rc |
环境湿度 | 0—100%RH | ±2%RH | 0. 1%RH |
最高温度 | -40 〜123.8C | +o. rc | o. rc |
最低温度 | -40 〜123.8C | +o. rc | o. rc |
露点温度 | - 40—123. 8°C | +o. rc | o. rc |
风速 | 0〜60m/s | 土 2% (W20m/s ), ± 2%+0. 03V m/s (>20 m/s ) | 0. Im/s |
2分钟风速 | 0〜60m/s | ± 2% (W20m/s), +2%+0. 03V m/s ( >20 m/s ) | 0. Im/s |
10分钟风速 | 0〜60m/s | ± 2% (W20m/s), +2%+0. 03V m/s ( >20 m/s ) | 0. Im/s |
风向 | 0 〜359° | ±2。 | r |
气压 | 300—UOOhPa | ±0. 12hPa | 0. IhPa |
组件温度 | -40〜100C | ±0. rc | o. rc |
水平总辐射 | 0~2000w/m2 | W5% | lw/m2 |
水平总辐射日累计 | 0—999. 9MJ/m2 | W5% | 0. IMJ/ni2 |
水平总辐射月累计 | 0—9999MJ/m2 | W5% | lMJ/m2 |
水平总辐射年累计 | 0—9999MJ/m2 | W5% | lMJ/m2 |
设计实施标准
《气象仪器及观测方法指南》世界气象组织(WMO)仪器和观测方法委员会(CIMO)及IEC(国际电工技术委员会)国家电网公司企标Q/GDW 617-2011《光伏电站接入电网技术规定》国家电网公司企标Q/GDW 618-2011《光伏电站接入电网测试规程》
《并网光伏发电系统工程验收技术规范》
《QX/T61-2007地面气象观测规范》《QX/T-2000II自动气象站行业标准》
《QX/T74-2007风电场气象观测及资料审核、订正技术规范》
