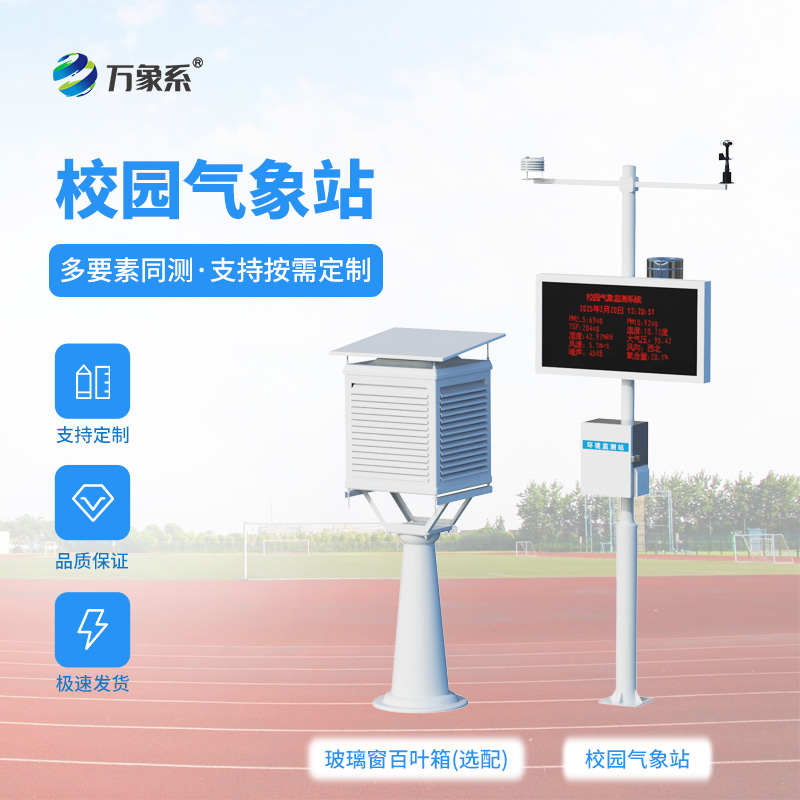

一、校园气象站产品简介
校园气象站又称校园自动气象站,校园气象观测站,校园气象站是为了满足气象科普教育示范服务的需求,所设计研发的一套数字化气象综合服务平台,主要用于教学,能自动采集校园环境气象数据,让学生重视气候环境。
WX-CQ11小型自动气象站(具备省级CMA证书)是一款多功能于一体、低功耗、可快速安装、便于野外监测使用的高精度气象观测设备。
该设备由气象传感器,采集器,太阳能供电系统,立杆支架,云平台五部分组成。免调试,可快速布置,广泛运用于气象、农业、林业、环保、海洋、机场、港口、科学考察、校园教育等领域。
二、产品特点
1、低功耗采集器:静态功耗小于50uA
2、标配GPRS联网、支持扩展蓝牙、有线传输
3、7寸安卓触屏,版本:4.4.2、四核Cortex™-A7,512M/4G
4、支持modbus485传感器扩展
5、太阳能充电管理MPPT自动功率点跟踪
6、三米碳钢支架,两节法兰盘对接
7、短信报警,超限后向指定的手机上发送短信
8、ABS材质防护箱,耐腐蚀、抗氧化,防水等级IP66
三、技术参数
1)采集器供电接口:GX-12-3P插头,输入电压5V,带RS232输出Json数据格式,采集器供电:DC5V±0.5V峰值电流1A,
2)传感器modbus、485接口:GX-12-4P插头,输出供电电压12V/1A,设备配置接口:GX-12-4P插头,输入电压5V
3)太阳能供电、配置铅酸电池,可选配30W 20AH/50W 40AH/100W 100AH.充电控制器:150W,MPPT自动功率点跟踪,效率提高20%
4)数据上传间隔:1分钟-1000分钟可调
5)7寸安卓触屏,屏幕尺寸:1024*600 RGB LCD
6)部分传感器参数
名 称 | 测量范围 | 分 辨 率 | 准 确 度 |
环境温度 | -40~+60℃ | 0.1℃ | ±0.3℃ |
相对湿度 | 0~100%RH | 0.1% | ±2% |
光照强度 | 0-200000Lux | 1Lux | ±2% |
大气压力 | 300~1100KPa | 0.1KPa | ±0.3hPa |
露点温度 | -20~+50℃ | 0.1℃ | ±0.5℃ |
土壤温度 | -50~+80℃ | 0.1℃ | ≤±0.2℃ |
土壤湿度 | 0~100% | 0.1% | ±2% |
土壤盐分 | 0-20ms | ±0.1ms | ±2% |
土壤PH | 0-14 | 0.1 | ±0.2% |
风 向 | 0~360°(16方向) | 1/16 | <3°(>1.0m/s) |
风 速 | 0~70m/s | 0.1m/s | ±(0.3+0.03V)m/s |
雨 量 | ≦4mm/min | 0.01mm | ±0.2mm |
紫外辐射 | 0~70W/㎡ | 1W/㎡ | ±2% W/㎡ |
日照时数 | 0~24h | 0.1 h | ±2%h |
总辐射 | 0-2000W/m2 | 0.1W/m2 | 光谱范围:300-3000nm |
光合有效辐射 | 400~700nm | 灵 敏 度:10~50μv/μmol·m-2·s-1 |
四、产品尺寸图
五、产品结构图
六、上位机软件介绍
1、PC单机版数据接收、存储、查看、分析软件
2、支持串口数据接收、处理、展示
3、支持json字符串、modbus485等通信方式
4、可自设置存储时间,modbus485采集模式下可自设置采集时间
5、支持自助增加、删除、修改监测参数的协议、名称、图标等
6、支持数据后处理功能
7、支持外置运行javascript脚本
七、安卓APP介绍
1、安卓单机版数据接收、存储、查看、分析软件
2、支持蓝牙数据接收
3、手机休眠后软件后台接收、处理
4、json数据自动添加设备,modbus设备支持扫码添加设备
5、支持历史数据查看、分析、导出表格,支持曲线展示、单数据点查看。
6、支持数据后处理功能
7、支持外置运行javascript脚本
八、云平台介绍
1、CS架构软件平台,支持手机、PC浏览器直接观测、无需额外安装软件。
2、支持多帐号、多设备登录
3、支持实时数据展示与历史数据展示仪表板
4、云服务器、云数据存储,稳定可靠,易于扩展,负载均衡。
5、支持短信报警及阈值设置
6、支持地图显示、查看设备信息。
7、支持数据曲线分析
8、支持数据导出表格形式
9、支持数据转发,HJ-212协议,TCP转发,http协议等。
10、支持数据后处理功能
11、支持外置运行javascript脚本
