空气质量传感器

一、空气质量传感器产品简介

我司作为专业研发生产销售微型气象仪的企业，一直致力于微型气象仪和气象环境解决方案推广应用。具有完整的生产链、实力雄厚的技术团队和全面的营销团队，我们研发生产的超声波风速风向仪、五要素微气象仪、六要素微气象仪和小型自动气象站等气象产品，已广泛应用到气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等领域，客户遍布全国各地，并取得了良好的社会效益和经济效益。

与传统的微型气象仪相比，我司产品克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。

WQX8型八要素微气象仪创新性地将气象标准参数(风速、风向、温度、湿度、气压、pm2.5、pm10、噪声)通过一个高集成度结构来实现，可实现户外气象参数24小时连续在线监测，通过数字量通讯接口将八项参数一次性输出给用户。产品结构紧凑，外形美观、大方、高度集成。

二、空气质量传感器产品特点

1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡☆

2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向☆

3、风速、风向、温度、湿度、气压、pm2.5、pm10、噪声八要素一体式☆

4、采用先进的传感技术，实时测量，无启动风速☆

5、抗干扰能力强，具有看门狗电路,自动复位功能,保证系统稳定运行

6、高集成度，无移动部件，零磨损

7、免维护，无需现场校准

8、采用ASA工程塑料室外应用常年不变色

9、产品设计输出信号标配为RS485通讯接口（MODBUS协议）；可选配232、USB、以太网接口，支持数据实时读取☆

10、可选配无线传输模块，最小传输间隔1分钟

11、探头为卡扣式设计，解决了运输、安装过程松动不准的问题☆

三、技术参数

1、风速：测量原理超声波，0～60m/s（±0.1m/s）分辨率0.01m/s；

2、风向：测量原理超声波，0～360°（±2°）；分辨率：1°；

3、空气温度：测量原理二极管结电压法，-40-80℃（±0.3℃），分辨率0.01℃；

4、空气湿度：测量原理电容式，0-100%RH（±3%RH）,分辨率：0.01%RH；

5、大气压力：测量原理压阻式，300-1100hpa（±0.25%），分辨率0.1hpa；

6、PM2.5：0-1000ug/m3（±10%）

7、PM10：0-1000ug/m3（±10%）

8、噪声：30-120dB（±1.5dB）

9、功率:0.72W

10、生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证☆

11、生产企业具有计算机软件注册证书☆

12、生产企业为3A级信用企业☆

四、产品尺寸图

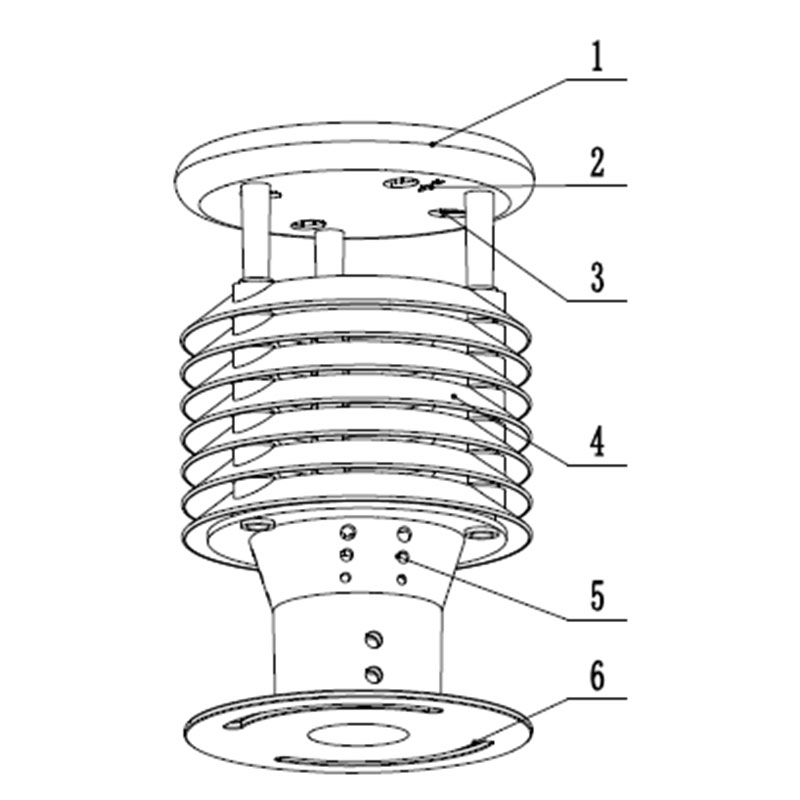

五、产品结构图

1、控制电路
2、指北箭头
3、超声波探头
4、百叶箱PM2.5、PM10
5、温度、湿度、噪声、气压监测位置
6、法兰转换头
※此产品可选配电子罗盘功能

六、产品接线定义
