便携式云高仪

   一、便携式云高仪产品简介

   便携式云高仪又称手持式激光测云仪，便携式测云仪，便携式云高仪是一款手持监测云底高度、云层厚度、固体目标距离的仪器，可广泛应用于云观测与研究、航空航海气象保障、军事气象保障、人影火箭增雨作业等。

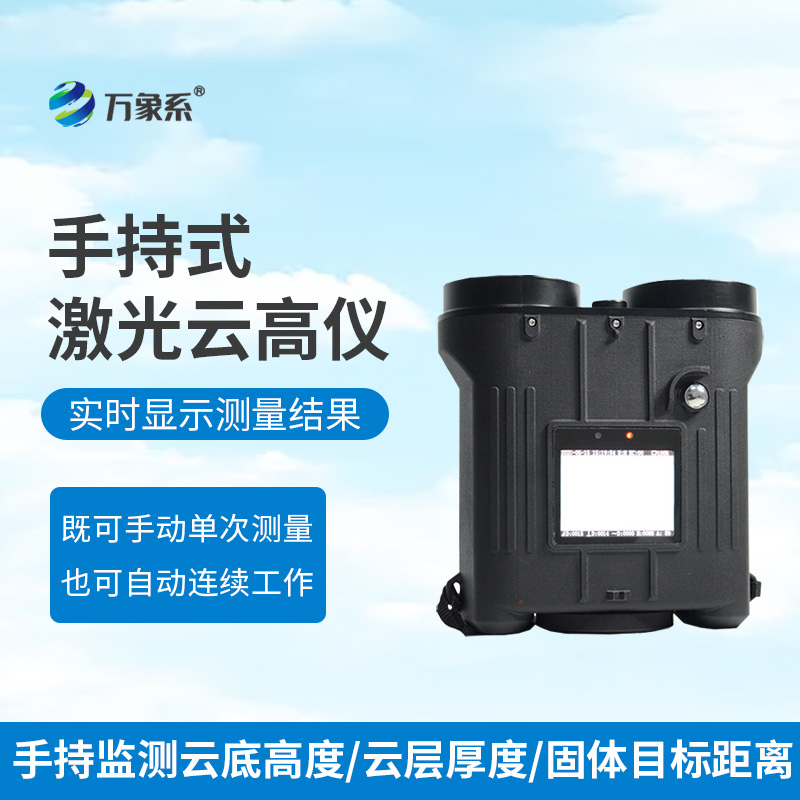

    WX-YG2手持式激光测云仪是一款手持监测云底高度、云层厚度、固体目标距离，并实时显示测量结果的智能设备。既可手动单次测量，也可自动连续工作。

   二、应用领域

   该设备可广泛应用于云观测与研究、航空航海气象保障、军事气象保障、人影火箭增雨作业等。

   三、工作原理

   设备根据激光测距原理，激光发射器发射周期性的激光脉冲到大气中，激光接收器接收云层和大气的后向散射信号，处理器对接收信号进行采集和处理，经反演运算，得到各高度大气的消光系数，从而判断云层并计算云底高度值。

   四、功能特点

   该设备既可竖直，也可倾斜测量云底高度或固体目标物距离。体积小，重量轻，不受布站空间条件限制，测量使用灵活。设备内置锂电池，观测数据可实时显示在液晶屏上，同时存储于设备内部，方便日后读取进行数据分析。人体工学设计，即可临时手持观测，也可安装于三脚架长时间连续观测。

   五、技术参数

   1.尺寸：≤235mm×220mm×110mm

   2.重量：≤3kg

   3.设备功能

   可测量云底高度、云层厚度、固体目标距离

   可测量目标的仰角、斜距、水平距离和高度

   自带实时显示功能，可显示测量目标的仰角、斜距、水平距离、高度信息、云底高度、云层厚度、主机故障代码及设备重要运行参数

   具有自检功能，设备可自动检测其内部各项重要参数

   数据存储及查询功能，设备具有在其内部存储数据的功能，可至少连续存储最近24小时数据，外部设备可通过通讯接口，查询和读取设备内部存储的数据

   参数设置及掉电保存功能，设备接受参数设置及具有掉电保存功能

   4.测量性能

   云底高测量范围：50m-3000m

   云底高测量准确度：＜500m，±15m；≥500m，±10%

   固体目标测量范围：50m-6000m

   固体目标的测量准确度：±5m

   仰角测量范围：0-90°

   角度测量准确度：±0.8°

   方位测量范围：0-360°

   测量重复频率：≥6次/min，可连续工作

   5.电气性能

   电源：锂电池供电（配专用适配器）

   功耗：≤15W

   通讯接口：RS485

   波特率：115200bps

   最大有线传输距离：≥300m

   工作时长：25℃，满电状态，测量次数不少于500次（手动模式）/连续工作不少于3个小时（自动模式）

   充电时长：≤2.5h,（使用随机附带的适配器，充电指示灯在电池充满后熄灭）

   6.环境适应性

   防护等级：IP65

   工作温度：-40℃-50℃

   工作湿度：0-90%RH

   贮存温度：-45℃-60℃

   贮存湿度：0-100%RH
