一、耐腐蚀雷达液位计产品原理

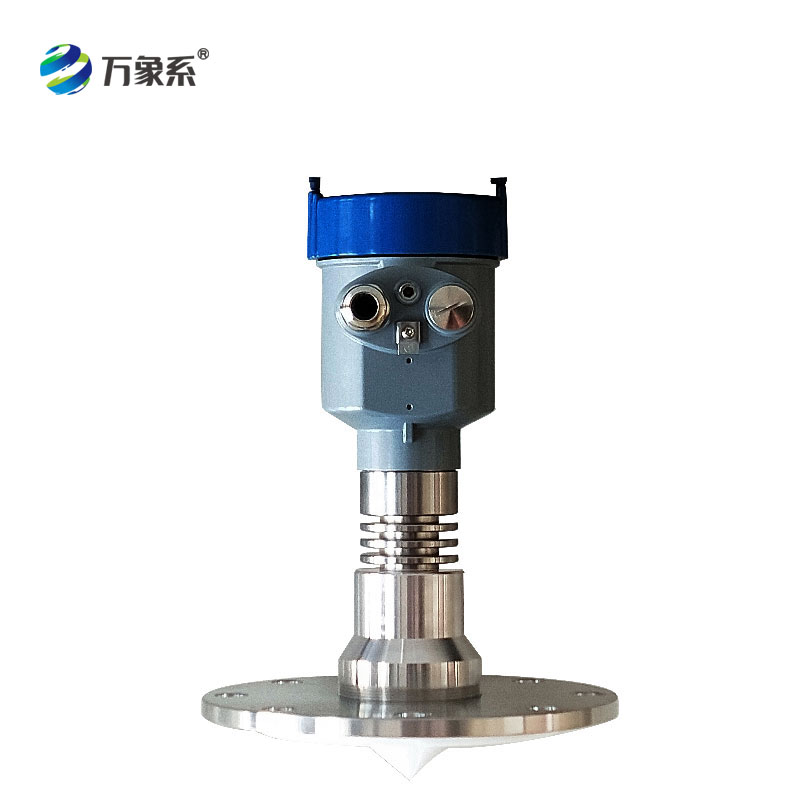

耐腐蚀雷达液位计又称平板雷达液位计，雷达物位计，耐腐蚀雷达液位计是一种通过特殊材质探头与被测介质直接接触，利用高频脉冲雷达技术实现液位精准测量的工业仪表。其核心优势在于‌耐强酸、强碱、有机溶剂等腐蚀性介质‌，同时保持高精度与稳定性，广泛应用于化工、制药、电镀、环保等行业的腐蚀性储罐、反应釜、管道液位监测。

雷达物位天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成物位信号（因为微波传播速度极快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）。

二、耐腐蚀雷达液位计技术参数

产品特征：四氟锥面天线

典型应用：液体、粉料、卫生等级高的场合，易结晶、结露、易粘附油烟灰尘等场合

测量范围：30米

天线材质：PTFE（可选）

精度：±5mm

过程温度：-40～260℃

过程压力：-0.1～4.0Mpa

电源：24vDC（两线、四线）

信号输出：4~20mA/Har(两线/四线)

RS485/Modbus

过程连接：法兰（≥DN50可选）

防护等级：IP67

频率范围：26GHz

防护等级：IP67

防爆等级：ExiaⅡC T6 Ga/Exd ia IIC T6 Gb

现场显示：LED（标配）

电缆入口：M20*1.5，½NPT（可选）

外壳材质：铸铝、304不锈钢（可选）

三、耐腐蚀雷达液位计产品特点

天线尺寸小，便于安装；非接触雷达，无磨损，无污染。

几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响。

严重粉尘环境对高频物位计工作影响不大。

波长更短，对在倾斜的固体表面有更好的反射。

波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。

测量盲区更小，对于小罐测量也会取得良好的效果。

高信噪比，即使在波动的情况下也能获得更优的性能。

高频率，是测量固体和低介电常数介质的最佳选择。
